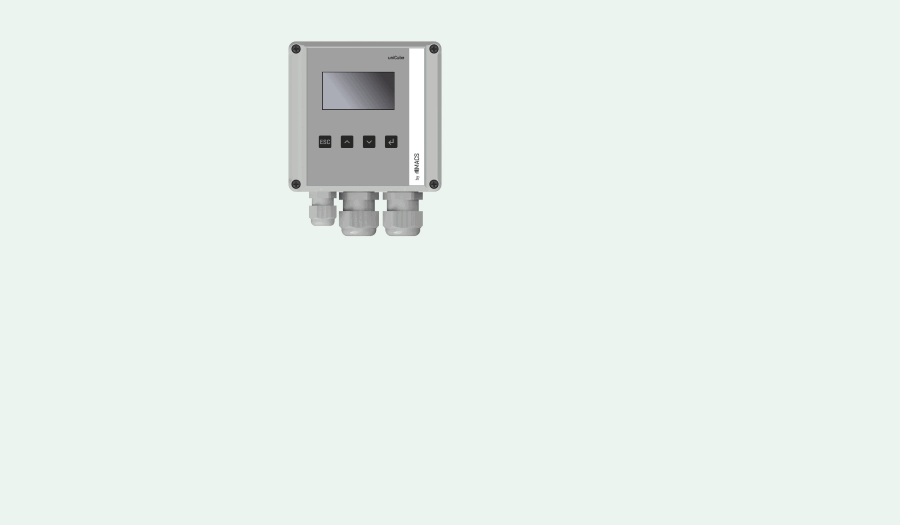

Der
uniCUBE
Unser uniCUBE ist die kompakteste Steuerung innerhalb unserer einsatzfertigen Geräte – vielseitig und branchenunabhängig einsetzbar.
Er verfügt über zahlreiche flexible Ein- und Ausgänge (6 Eingänge, 6 Ausgänge, mehrere Kommunikationsschnittstellen) und wird standardmäßig mit einer neutralen Software ausgeliefert, die eine individuelle Konfiguration über eine grafische Oberfläche ermöglicht. Dadurch lässt sich das System einfach auf Ihre individuellen Anforderungen anpassen.
Für den Wasserbereich steht zusätzlich eine speziell entwickelte Software mit sieben spezifischen Anwendungsfällen zur Verfügung, die den uniCUBE optimal auf wassertechnische Aufgaben abstimmt.
Anwendungsfälle & Software
Das Gerät wird standardmäßig mit einer neutralen, universell einsetzbaren Software ausgeliefert. Die mitgelieferte Software ermöglicht es, das Steuerungssystem individuell und flexibel an den eigenen Bedarf anzupassen. Über eine grafische Benutzeroberfläche können sämtliche Ein- und Ausgänge sowie Funktionen frei konfiguriert werden.
Universell NEUTRAL
Für eine persönliche und unverbindliche Beratung zu allen Ausstattungsvarianten und Anpassungsmöglichkeiten stehen wir Ihnen gerne zur Verfügung.
aquaSOLUT
Umkehrosmose RO
Absalzung/Dosierung DES
Enthärter SOFT
Doiserung/Filter DOS
Messen und Steuern (univ.) MAC
Ultrafiltration UF
UV-Behandlung UV
Für eine persönliche und unverbindliche Beratung zu allen Ausstattungsvarianten und Anpassungsmöglichkeiten stehen wir Ihnen gerne zur Verfügung.

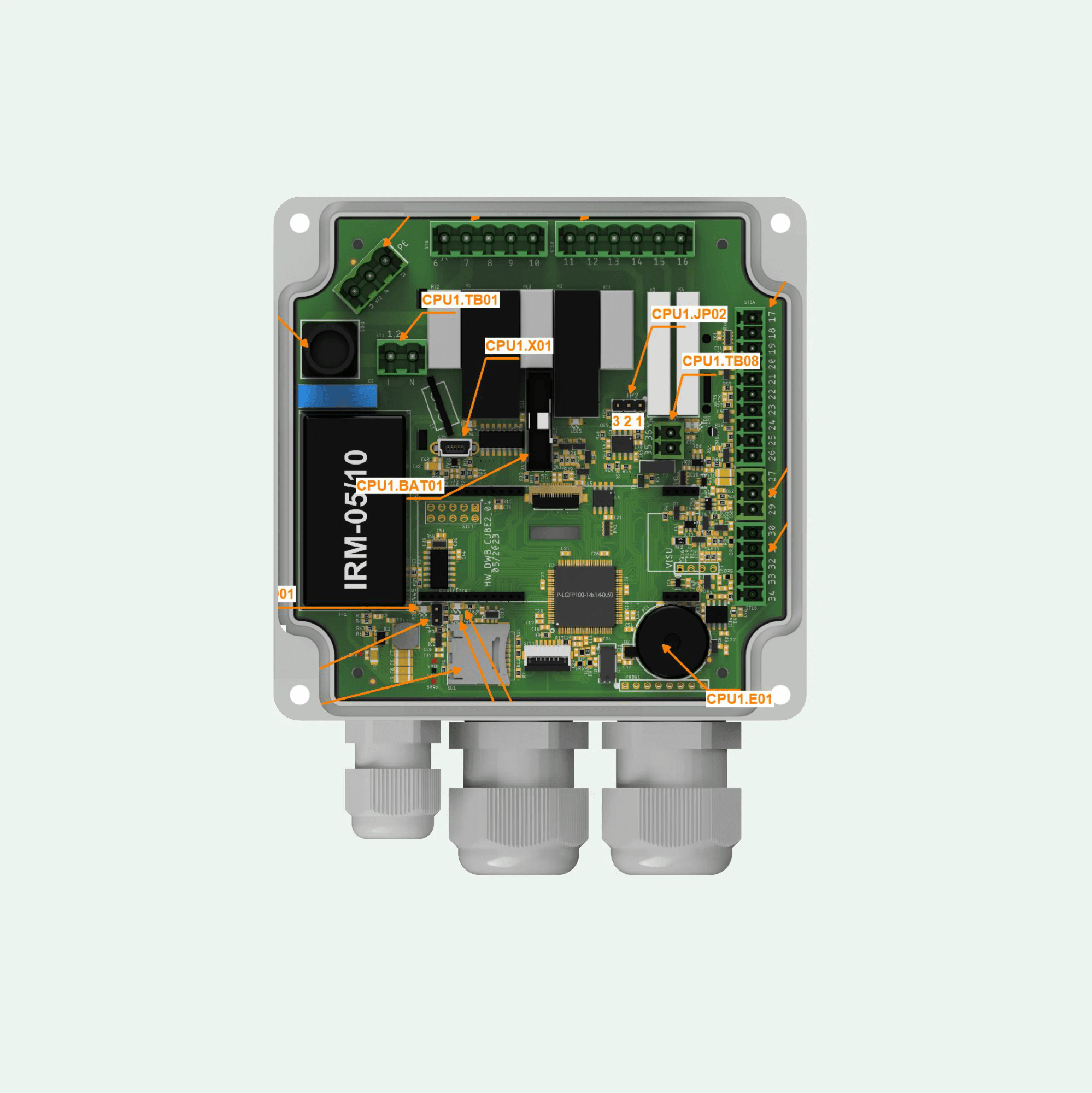

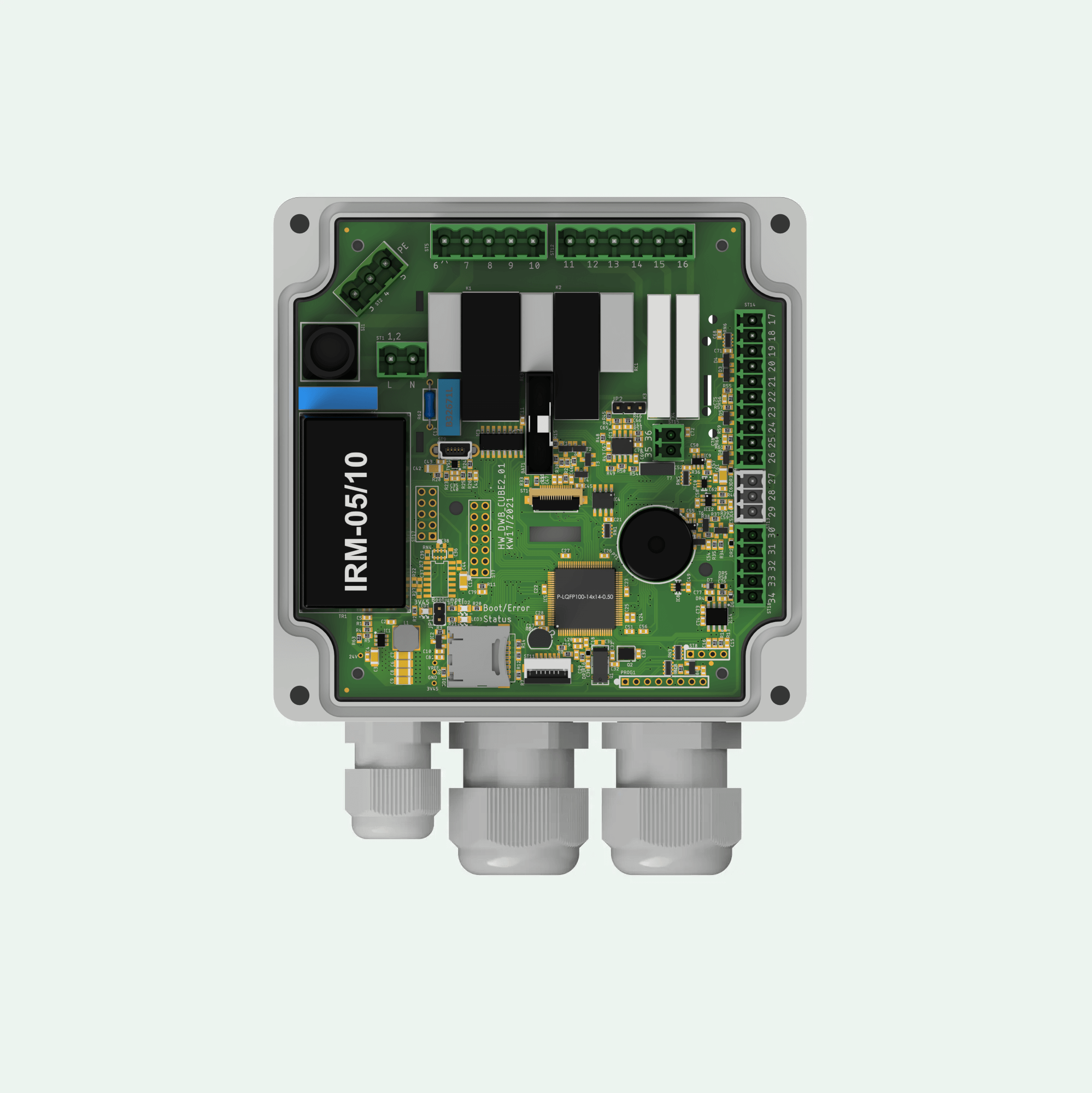

Ein-/ und Ausgänge
Eingänge
- 2 Digital-Eingänge
Potenzialfreie Kontakte, NPN, < 5 mA @ 24V, 0-Bereich (< 1,5 kOhm), 1-Bereich (> 30 kOhm) - 2 schnelle Impuls-Eingänge / Digital-Eingänge
Potenzialfreie Kontakte, NPN, ca. 6 mA, 0-Bereich (< 5,1V), 1-Bereich (> 5,6 V) - 1 Multi-Eingang (analog & digital)
möglich als Spannungsmess-Eingang (0 – 10V), Strommess-Eingang (0/4-20 mA) oder als digitaler Schalt-Eingang - 1 Leitfähigkeits-Eingang (analog)
konduktiver Sensor, 0 … 5000µS/cm @ K=1.0 - 1 Temperatur-Eingang (analog)
2-Leiter, PT100/PT1000/KTY-2k/NTC
Ausgänge
- 1 Multi-Ausgang / Impuls-(Digital-)Ausgang
Programmierbarer analoger Ausgang (0–10V / 0–20mA, max. 20/25mA) - 4 Relaisausgänge
Potentialfreie Kontakte, Wechsel/Schließ/Öffner, max. 230V AC, bis 10A
Daten & Kommunikation
- 1 SD-Kartenslot
Für Datenspeicherung und Firmware-Updates - Kommunikationsschnittstellen
USB Mini (Standard), optional LAN, WLAN, seriell (Adapter) für Vernetzung und Fernzugriff
Technische
Daten
| Allgemein | |
| Gehäusegröße | 122 x 120 x 57 mm |
| Versorgung | Weitbereichsnetzteil 100 …240Vac; optional 24Vdc |
| Prozessor | 32Bit, 80MHz, 512kB-Flash |
| Daten-Logging | auf eingebaute SD-Karte |
| Bedienung | |
| Display | 2,8″ LCD; vollgrafisch; farbiges Backlight |
| Bedienelemente | 4 Touch-Tasten |
| Sprachen | Deutsch, Englisch als Standard; weitere auf Anfrage |
| Schnittstellen | |
| SD-Karte | zum Firmwareupdate, Daten-Logging, Parametrierung, Parameterdatenaustauch |
| USB | zum Firmware-Update und Anschluss Service-PC-Tool |
| LAN (Ethernet) | optionales Aufsteckmodul |
| WLAN | optionales Aufsteckmodul |
| Mobil (GPRS/LTE) | optionales Aufsteckmodul |
| SPI | – |
| RS485 | optionales Aufsteckmodul |
| RS232 | optionales Aufsteckmodul |
Weitere Eigenschaften sowie Anpassungsmöglichkeiten sind auf unverbindliche Anfrage erhältlich.
